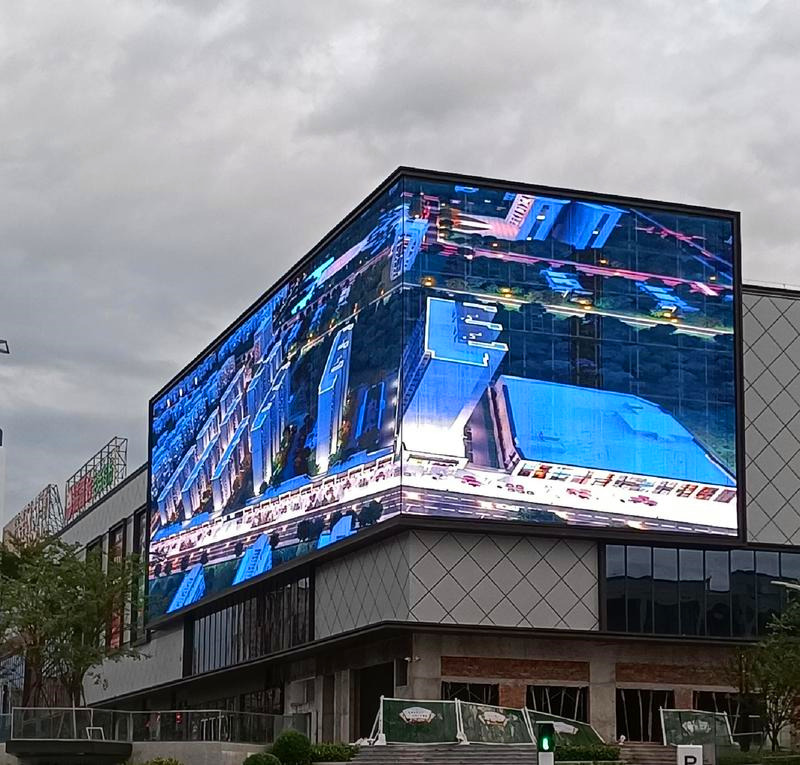

LED顯示屏就是用發光二極管來組成的一塊屏幕,它受控制系統的控制后就能發布出圖文信息和圖像信息。LED顯示屏具有耗電省、亮度高、體積小、重量輕、壽命長等優點。用于LED顯示屏的發光管一般有紅色、黃綠色、純綠色、藍色幾種顏色。在顯示屏行業中,紅色、綠色、藍色為三種基本色或三基色。
LED顯示屏的分類
室內、室外、半室外。
同步、異步。
單色LED顯示屏:顯示屏上只有一種顏色的發光二極管;
雙基色LED顯示屏:顯示屏上有兩種基本色的發光二極管;
三基色LED顯示屏:顯示屏上有三種基本色(即紅、綠、藍)的發光二極管;
偽彩色顯示屏:顯示屏上有兩種基本色的發光二極管,且具有灰度等級,能顯示由兩基色混合的各種顏色;
全彩色顯示屏:顯示屏上有三種基色的發光二極管,且具有灰度等級,能顯示由三基色混合的各種顏色。
顯示屏系統的基本構成
LED顯示屏系統是由若干個可組合拼接的顯示單元構成屏體,再加上一套適當?shù)目刂破?。所以各種規格的顯示板配合不同控制技術的控制器就可以組成許多種LED顯示屏,以滿足不同環境,不同顯示要求的需要。
金屬結構框架 -- 室內屏一般由鋁合金構成內框架,搭載驅動板,燈板,控制電路板,顯示板等各種電路板以及開關電源,外邊框采用LED顯示屏專用鋁合金邊框、鋁合金包不銹鋼、鈑金一體化等制成。
戶外屏框架根據屏體大小及承重能力一般為角鋼或工字鋼構成,外框可采用鋁塑板,不銹鋼等材料進行裝飾。
顯示單元 -- 顯示屏的主體部分,由LED燈,燈板及驅動電路構成。室內屏是各種規格的單元顯示板,戶外屏就是每個獨立的單元箱體。顯示板掃描方式有靜態,1/2,1/4,1/8,1/16等五種。
開關電源 -- 將220V交流電變?yōu)楦鞣N直流電提供給各種電路。 雙絞線傳輸電纜 -- 將主控計算機產生的顯示數據及各種控制信號由雙絞線電纜傳輸至屏體主控板。
主控制板 -- 將輸入的RGB數字視頻信號緩沖,灰度變換,重新組織,并產生各種控制信號。
多媒體卡 -- 專用顯示卡除具有電腦顯示卡的基本功能外還同時輸出數字RGB信號及行、場、消隱等信號給主控板。
控制計算機及其外設、外圍設備:電視、DVD/VCD機、攝像機、錄像機及切換矩陣等。
LED顯示屏的名詞術語
1、什么是LED顯示屏的像素?
像素是顯示屏的最小成像單元,一般由單個或多個發光二極管組成。例如:一些顯示屏設計方案中寫到的像素:2R1G1B,就表示該顯示屏的最小成像單元,是由2個紅色發光管、1個綠色發光管、1個藍色發光二極管組成(在顯示屏行業中,紅、綠、藍發光管習慣用它的英文字母,R、G、B來代替),P表示點間距,∮表示點直徑。
2、什么是LED顯示屏的亮度?
LED顯示屏的亮度是指顯示屏正常工作時,顯示屏單位面積上的發光強度,單位是cd/ m2(即每平方米的面積上有多少cd的發光強度,“cd”中文稱坎德拉,m2中文稱平方米)。戶內視頻屏亮度一般在200~1200cd/m2之間。戶外視頻屏亮度一般在3000~7000cd/m2之間。LED顯示屏的亮度是一個較難測量的指標(因為測試儀器昂貴),一般可通過測試顯示屏的發光管光強來計算,例如一塊2500點/ m2的戶外LED全彩色顯示屏白平衡時,用發光二極管光強儀隨機測得10個像素點,紅管的平均光強為420mcd;綠管為1620mcd;藍管光強為285mcd,則該顯示屏的亮度為2500X(2X420+1620+285)/1000=6862.5cd/m2、6862500mcd/ m2,因為該屏每平方米有2500個像素點,每個像素點有2個紅管、1個綠管、1個藍管)。
3、什么是LED顯示屏視角?
同一塊LED顯示屏,當你正對著它看時,亮度最亮;當你走到兩個側面看時,亮度會逐漸降低,在兩側當亮度降低到正面的1/2時,這兩個側面位置對顯示屏中心點的夾角就是該顯示屏的視角(以上 是通俗的解釋,正規名詞解釋難懂難記,暫不說明)。LED顯示屏的視角反映的是側面是否觀看效果好的問題,視角大,側面觀看效果好。反之,側面觀看效果就差,LED顯示屏的視角一般分水平視角和垂直視角。一般戶內屏水平視角在150度以上為宜,一般戶外屏水平視角在100度以上為宜。
4、什么是LED顯示屏的灰度等級?
LED顯示屏的灰度等級是反映顯示屏圖像層次的一個指標。視頻屏的灰度等級一般分為64級、128級、256級、512級、1024級、2048級、4096級等。灰度等級越高,圖像層次越清晰,一般灰度等級在256級以上,圖像差別就不是很大了。
5、LED刷新頻率?
LED顯示屏更新圖片的速率,刷新頻率越高,頻率圖像越穩定,如果要用照相機拍攝畫面時無水波紋無閃爍,刷新率應設置在600hz以上。雙色顯示屏不追求效果一般設置成60-75HZ即可,全彩屏要求效果一般戶內屏設為180-600hz,戶外屏300-1200hz。
6、什么是LED顯示屏的失控像素率?
失控像素率就是整屏失控像素與整屏像素的百分比,LED顯示屏都有失控像素點(發光狀態與控制要求的顯示狀態不相符合,例如盲點)。但只要失控像素率不超過允許范圍并呈離散分布就是正常的,在行業標準《LED顯示屏通用規范》中規定,戶外屏失控像素率不超過千分之二,戶內屏失控像素率不超過萬分之三 。
LED顯示屏安裝工程的介紹
LED顯示屏工程是集電子、光學、通訊、計算機、網絡、結構、土建、 裝飾等學科的綜合性工程類項目。安裝前要和客戶溝通確定顯示屏控制電源箱的擺放位置和顯示屏的安裝位置以及控制室位置,計算出顯示屏和電源箱控制室之間的距離.根據顯示屏的最大功率敷設相對應的電源線以及網線 。LED顯示屏安裝工程從設備的角度來講屬于機電安裝工程,即LED發光設備的安裝,其他的相關工程都是為顯示屏創造一個安裝的基礎,同時和周圍環境加以協調,其他的相關工程分別有:
1)、土建基礎工程(含防雷接地)
LED顯示屏土建基礎工程是顯示屏安裝的基本工程,主要使用在戶外顯示屏工程中作為屏體承載的基座,其功能主要是兩個方面(1)將屏體重力均勻承載于地基上,防止屏體沉降。(2)平衡屏體所受風載,防止屏體傾覆。
土建基礎主要由地基部分、承臺、鋼筋混凝土基礎,預埋件、回填土幾部分構成。
鋼筋混凝土由鋼筋龍骨、混凝土構成,混凝土由水泥、沙、碎石子、水按照一定比例均勻混合,又稱為砼(Tǒng)。鋼筋類似骨骼,而混凝土就像血肉,這樣結合起來達到很高的強度。作為顯示屏所用土建基礎工程,一般工期在7天到45天左右。
預埋件是將預先制作的鋼結構件在混凝土灌注時一起埋入混凝土中,這樣可以為以后的外部構件安裝提供堅固的基礎,常用的預埋件有預制螺桿、預制鋼板等。
戶外土建基礎工程中一般需要附加防雷接地,基本的做法是在地基工程時,用一定規格的扁鋼焊接成網格狀接地網,將接地網埋入地基中,并且將地基土壤做一定的處理,使之電阻下降達到防雷接地的要求,然后將混凝土中的鋼筋與之多點焊接,并且用扁鋼多點引出地面,以便和以后的結構進行聯接,使整個構件具備防雷接地。接地電阻的測量一般采用接地電阻測量儀,阻值一般要求小于10(歐姆)。
2)、鋼結構框架工程
LED顯示屏鋼結構框架工程是顯示屏安裝的基本工程,顯示屏部件通過鋼結構框架將屏體牢固拼接成為一個整體,并且將屏體和建筑主體聯接在一起,承載屏體的重量和所受的其他外力,同時還是其他設備、外裝飾的安裝基礎。
鋼結構框架主要的構成是鋼柱支撐(主要用于立柱結構)、底座(主要用于落地安裝)、屏體主框架、聯接緊固件。
鋼柱支撐主要用于立柱式安裝,底部和土建基礎通過預埋件聯接,起到承托上部屏體的作用,制作方式是采用規定厚度的鋼板彎卷焊接而成。
屏體主框架主要采用焊接的方式制作,也可采用預制件螺栓聯接。主要是3個部分:a.屏體固定結構 b.裝飾包邊結構 c.后部維修結構(針對大的屏體)。
化學植筋即在已有混凝土結構或構件上根據工程擬需用鋼筋、螺桿,以適當?shù)你@孔和深度,采用化學膠粘劑使新增的擬用鋼筋與混凝土粘結牢固,并使新增鋼筋(通常稱為植筋)能發揮設計所期望的性能。作用在植筋上的 拉力通過化學膠粘劑向混凝土中傳遞。化學植筋工藝簡單,錨固快捷,安全可靠,因而廣泛應用于結構加固、補強、新老結構連接、補埋鋼筋、后埋鋼構件等方面。
在LED顯示屏安裝工程中主要用于已成型的土建結構上,原來沒有預埋聯接構件的地方,通過化學植筋的方法將鋼結構框架與土建結構聯接在一起,主要用的產品是化學錨栓。
3)、外裝飾工程
LED顯示屏外裝飾工程是利用結構聯接件或者粘結劑將裝飾裝修材料固定到鋼結構框架的外部,使之達到一個美觀大方的外形,并且達到防水(針對戶外)等防護目的。
常用裝飾材料的介紹
不銹鋼:一般裝飾使用的不銹鋼主要有亞光拉絲不銹鋼、鏡面不銹鋼,可以根據客戶要求選用。常用的厚度有0.8毫米、1.0毫米、1.2毫米、1.5毫米等等,一般是根據包邊面積大小決定材料厚度
鋁(扣)板:鋁板是選用鋁合金板材通過機械方式壓制成固定大小,通過聯接件固定到鋼結構框架上,顏色可以選用多種,缺點在于成本較高,大小需預先做好,現場不易更改。
鋁塑板:是十分常用的一種裝飾材料,結構是在塑料基板上覆蓋一層薄鋁層,在外露面的漆層面采用氟碳噴涂的方式進行保護,優點是顏色較多,耐候性好,重量輕,易于現場制作。常用的規格有戶內板、戶外板;厚度有3毫米(戶內)、4毫米(戶外)。
其他材料:常用的其他材料有玻璃膠、耐候密封膠,結構密封膠、鋁方管、木龍骨、木夾板等等,這些材料主要是作為外裝飾板的基板和密封、防水。
由于安裝方式很難說法統一,故以下按照屏體結構受力點進行講解,LED顯示屏實際是一個六面體,只有正面是顯示屏,不能進行受力聯接,其他五個面皆可以進行受力聯接。
a.背部:利用背部進行安裝的常用方式有壁掛,還有整體固定于墻體上。
b.頂部:利用頂部進行安裝的常用方式有吊裝。
c.兩側:利用兩側進行安裝的常用于兩個柱體之間的屏體安裝。
d.底部:利用底部進行安裝的常見于獨立的柱體支撐,還有基座安裝。
e.混合式:受力點不止一面,通常是兩面以上的協同受力,常用方式有嵌入式。
4)、系統供電
供電系統的制式:
LED顯示屏強電供電常用的供電系統有三相五線制(TN-S系統)、三相四線制、單相三線制。
三相五線制是供電系統提供三相(A/B/C)電壓,一個零線(N),一個保護接地線(PE),相電壓為380V,相零電壓為220V,LED顯示屏配電柜是將三相分成三路相零電壓供顯示屏使用。
三相四線制是三相五線制中沒有提供保護接地線,常用于沒有金屬外殼的設備,無需外殼保護接地,常用于照明,通常是不能用于顯示屏供電,需要加布保護接地線。
單相三線制是三相五線制的簡化版,供電系統提供單相電壓,其他同三相五線制。常用于供電功率叫小的LED顯示屏,一般不超過6-8Kw。
工程上常用的電纜(電線):銅芯聚氯乙烯絕緣聚氯乙烯護套電纜(電線)一般標識為VV、RVV。一般用于配電柜到顯示屏布線;顯示屏箱體布線,設備布線。銅芯聚氯乙烯絕緣電纜(電線)一般標識為RV。一般用于配電柜內部走線;顯示屏內部走線(需外加線管或線槽)。
三相五線制供電時電纜(電線)的標識為VV(4×50²+1×25²)表示五根,銅芯聚氯乙烯絕緣聚氯乙烯護套電纜相線、零線截面是50mm²,地線截面25mm²。
各線的顏色定義:A相——黃色、 B相——綠色、 C相——紅色、 零線——淡藍色(黑色)、PE線——黃綠雙色線。
線纜的截面面積一般分為1.0、2.5、4、6、10、16、25、35、50、70、90、120等規格,我們可以根據負載的大小選擇合適的電纜(電線)。
控制卡
控制卡: 是控制顯示屏顯示的主要硬件部分是連接計算機軟件與顯示屏硬件的橋梁。
控制卡分類 :
室內卡、室外卡。
同步卡、異步卡。
發送卡(電腦端)、接受卡( 顯示屏端)。
單雙色卡、全彩卡。
