LED顯示屏信號干擾原因以及解決方案
作者： 彩酷電子 發布日期： 2024-01-05

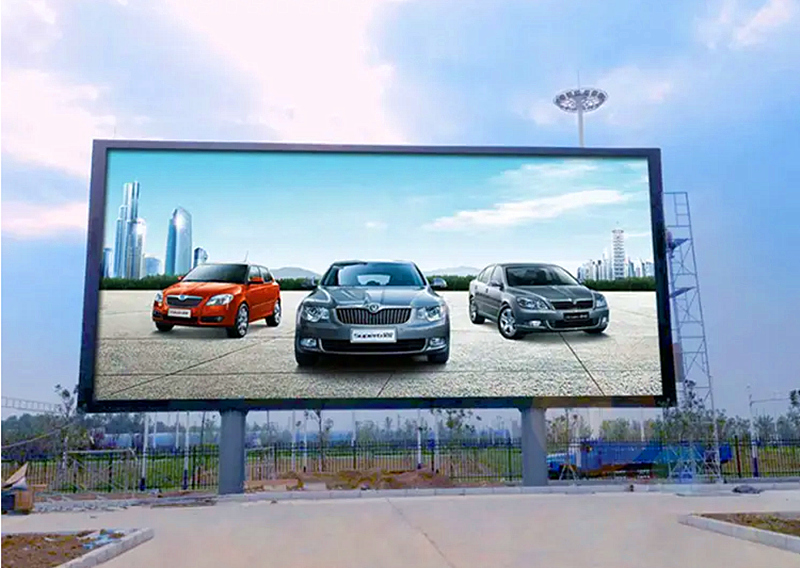

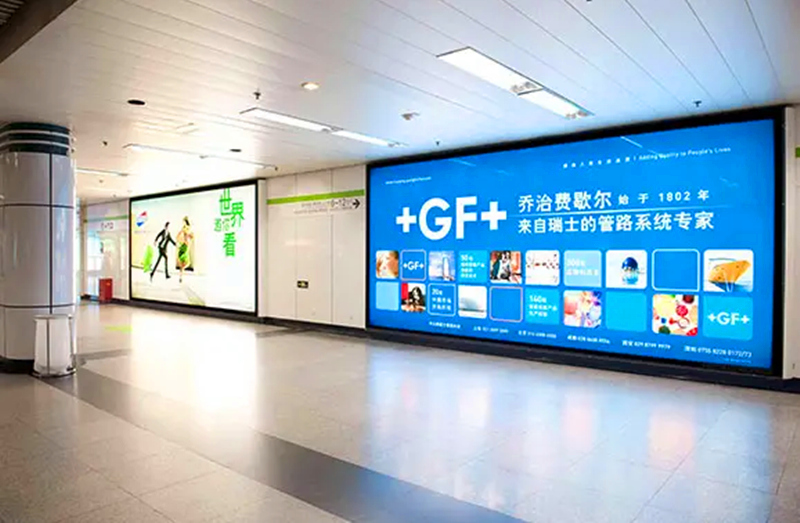

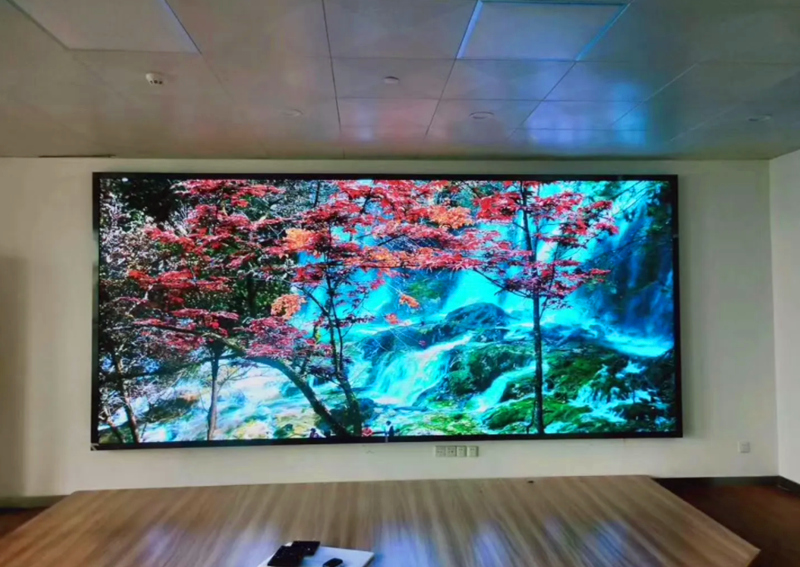

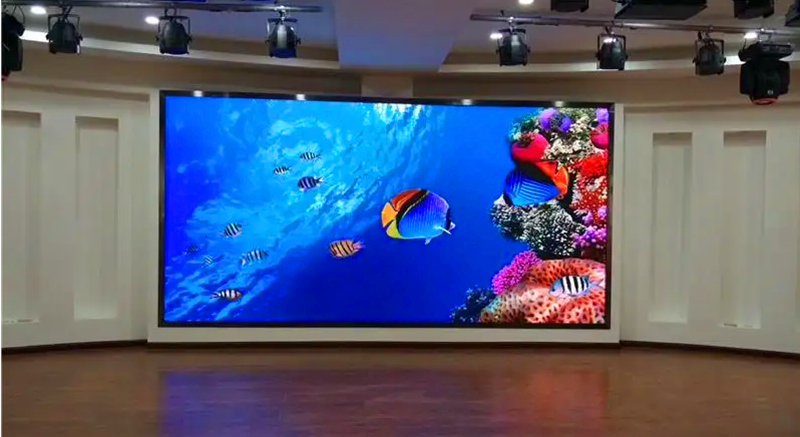

LED顯示屏做為終端設備顯示系統在銷售市場上備受關注，伴隨拼湊技術性的完善，LED顯示屏的主要用途不斷擴展，目前早就跨過游戲娛樂、政府部門、展覽館、交通出行、電力能源、金融業、廣電網等每個領域，在大家日常事務、日常生活中就能夠常常見到LED顯示屏的影子。
當LED顯示屏在遭受信號干擾時，針對顯示屏界面顯示信息會造成顯著的影響，比如當遭受靜電干擾時大屏顯示界面通常會出現有多線框波浪紋；當顯示屏的界面上造成若干條間隔相同的橫條影響時通常是因?yàn)樾盘?hào)傳輸線的特性阻抗不搭配造成的常見故障狀況。那么接下來彩酷電子告訴你，LED顯示屏信號干擾解決方案。
1、燈板內部的閃點、閃爍：
首先要確保接收卡參數是不是合理，程序包是不是支持。在燈板出現橫豎線閃爍時，能夠適當?shù)臏p少時鐘頻率DLCK，時鐘和數據在控制系統里算是較高頻率，因此容易受到干擾，適當減少DCLK的頻率可減少干擾。此外，還可配合調節相位和占空比來減少干擾。
2、抗干擾磁環在顯示屏上的使用方法：
抗干擾磁環，又被稱為吸收磁環，是電子電路中常用的抗干擾元件，針對高頻噪聲有很好的抑制作用，通常使用鐵氧體材料（Mn－Zn）制成。磁環在不同的頻率下有不同的阻抗特性，通常在低頻時阻抗很小，當信號頻率升高磁環表現的阻抗急劇升高。在磁環作用下，正常有用的信號很好的通過，又能很好的抑制高頻干擾信號的通過，并且抗干擾磁環成本低廉。
第一步，將控制卡與模組連接的所有排線重疊在一起并折疊成U形；
第二步，將磁環扣在U形的排線上；
第三步，假如在排線上套磁環沒法解決閃屏問題，需在電源輸出端的V+線材上再套一個磁環。
3、信號源端損壞：
信號源端損壞通常表現是顯示屏整屏花點、偏色，可能是線材連接不良，更換線材連接或是檢查接口是否良好。此外是硬件損壞，更換硬件排查，倘若整屏星星點點的閃爍，也可能是顯卡驅動問題或發送卡分辨率設置問題。
總而言之，要確保從播放端設備輸出的畫面在到達顯示屏上播放這段途中，傳輸?shù)臄?shù)據不可以受到損失，干擾，如此才能保障LED顯示屏的正常顯示。
