單純的LED模組故障處理辦法
作者： 彩酷電子 發布日期： 2023-06-21

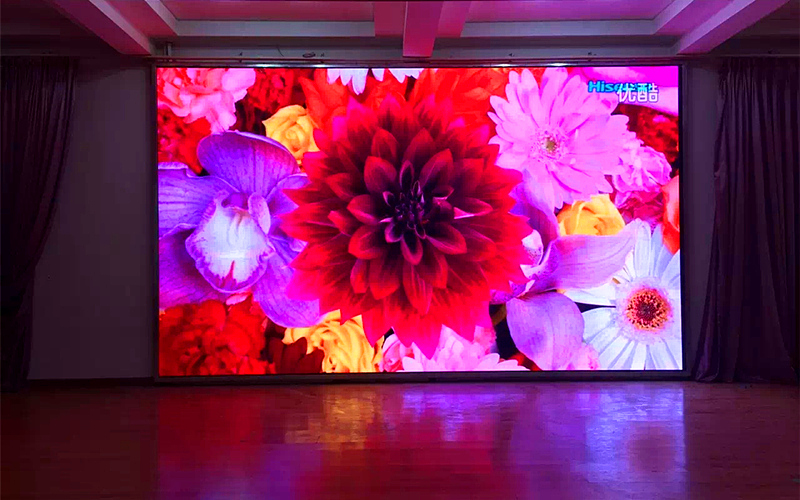

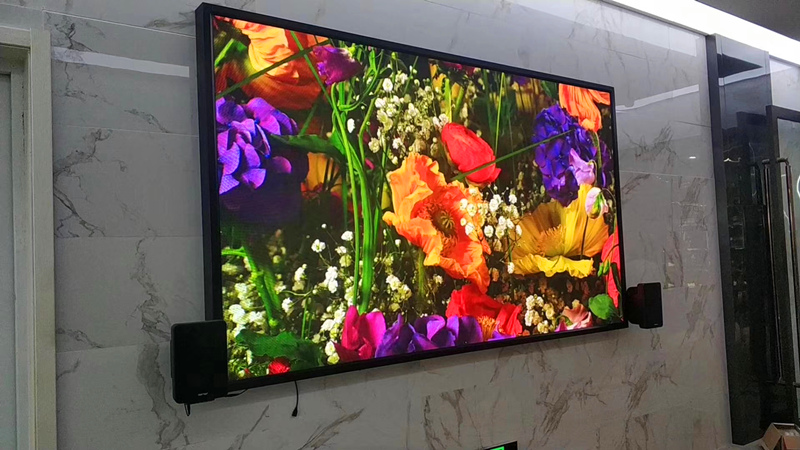

LED顯示屏大屏使用一段時間后，難免會出現壞燈、局部黑屏等現象，一般是由于LED模組出現了問題，以下是常見的5類單純的LED模組故障解決辦法，分享給大家！
1、LED模組連續不亮或有異常：
故障現象：顯示屏大面積黑屏現象
解決辦法：檢查信號方向第一塊不正常模組的排線和電源線是否接觸良好，如模組無LED亮，則表明無電源輸入，請檢查電源部分（可用萬用表檢查），如出現花色（有色彩混亂的亮點）則表明模組無信號輸入，請檢查第一塊不正常模組的排線的輸入端是否接觸緊密，可多次拔插測試，如問題依舊可以調換新的排線。
2、LED單一模組不亮：
故障現象：顯示屏模組不亮，模組那里出現黑屏
解決辦法：檢查該模組的電源供應是否良好，主要是檢查模組上的電源插座是否有松動。如整塊模組出現顏色混亂或者色彩不一致（但有信號輸入，有正確的畫面）則為信號傳輸排線接觸不良，重新插拔排線，或者更換測試過的排線。如更換良好的排線仍有同樣問題，就查看PCB板的接口和排針是否出現問題。
3、單燈不亮問題檢測方法：
故障現象：導致死燈現象，播放圖像不完整，不清晰。
解決辦法：用萬用表檢查LED燈珠是否損壞，如果燈珠壞了就按下面第5項更換LED燈珠。具體測燈方法：把萬用表打到電阻X1檔，指針式萬用表黑表筆接LED的正極，紅表筆接負極（數字表黑筆接負，紅筆接正），如果LED亮，所測的燈是好的，如果燈不亮，所測的燈是壞的。
4、LED壞點維護（失控點）：
故障現象：經過單燈檢測確認為 LED損壞，則根據實際需求，選擇性采用下列維護方法。
解決辦法：（1）正面維護：用對應型號的螺絲刀從正面將固定面罩螺絲去拆除（注留好意保螺絲），取下面罩，進行換燈（請按照下面第5項換燈方法換燈），待換燈和膠體密封結束后，將原面罩復原后，重新上緊螺絲（上螺絲時請注意不要壓住燈珠），最后如有膠體殘留在LED表面請細心清除膠體。
（2）背面維護：用對應型號的螺絲刀從背面將螺絲去除掉（注留好意保螺絲），拔掉信號排線，為安全請不要拔掉電源連接線，以防止意外，小心將模組從鈑金孔中取出，移到箱體背面，然后依照正面維護方法對單個模組進行維護換燈（請按照下面換燈方法換燈）或者檢修其它。
5、更換LED燈珠：
將損壞LED燈珠周圍的膠體用尖利工具（如鑷子）去除掉，并將LED燈珠針腳表露在視線中，右手用鑷子夾住LED燈珠，左手用烙鐵（溫度大約為40度左右，過高溫度將對LED造成損傷）接觸焊錫，并做稍許停留（不超過3秒鐘，如超過時間但并不達到拆卸要求，請冷卻后再重新嘗試）將焊錫融化，用鑷子將LED去掉。將符合要求的LED燈正確的插入PCB電路板的孔中，（LED燈的長腳為正極，短腳為負極，PCB上 “方孔”為LED正極針腳插孔，“圓孔”為LED的負極針腳插孔），將少許焊錫絲融化，黏合在烙鐵頭上，用鑷子調整好LED方向，使其平穩，將焊錫焊于LED和PCB相連處，用相同類型的膠體密封好LED。
